【应用开发】粉末挤出3D打印氮化硅涡轮叶片

升华三维在应对传统工艺加工的涡轮叶片模型基础进行设计优化，使得更适合3D打印模式下的制备。而采用PEP颗粒挤出方式打印叶片结构，在模型设计上具有独特的优势，可在保证叶片悬浮角度满足使用条件的情况下，最大限度地免除额外支撑，从而节省掉后续的加工步骤。再通过PEP系统配套的UPRISE 3D软件进行打印模拟，以确保打印过程的高效成型。

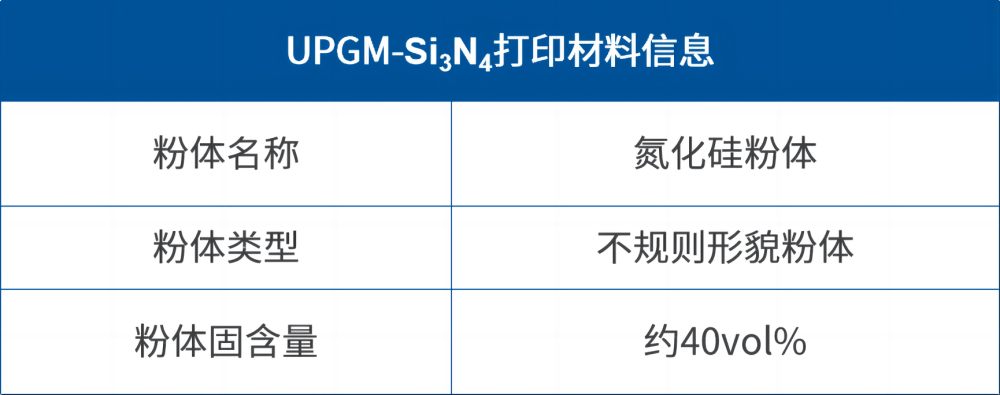

氮化硅3D打印主要采用基于蜡基体系的氮化硅颗粒喂料（UPGM-Si₃N₄），其粒径为2-4mm的不均匀颗粒。打印材料固含量约为40vol.%，用其制备的氮化硅产品具有优异的耐高温、耐磨、高冷热冲击等性能，在如航空发动机等高温高温及高速工况下，具有更好的高温性能和更长的使用寿命。

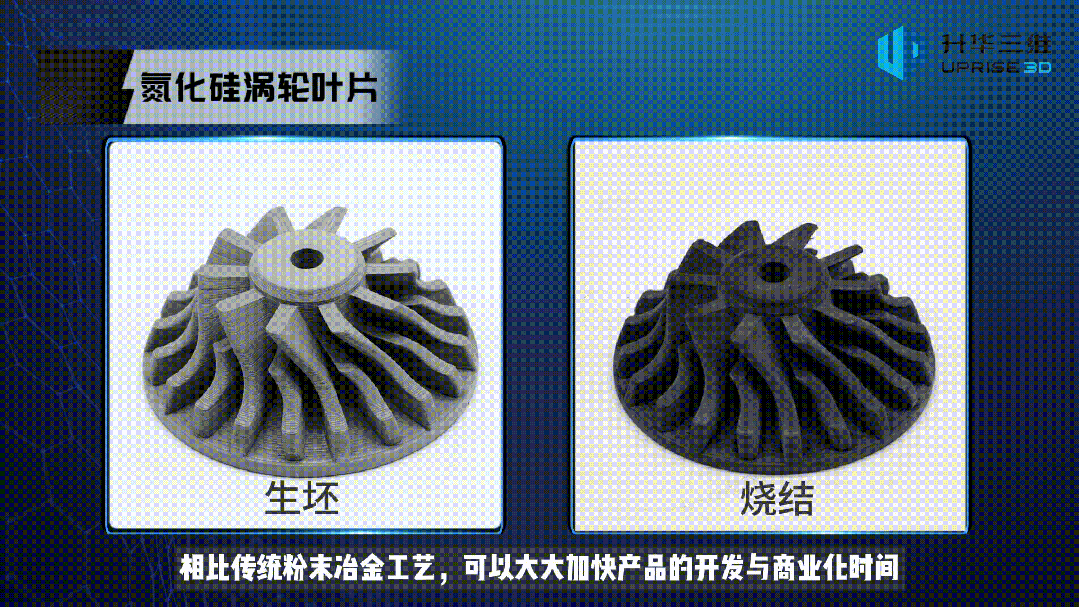

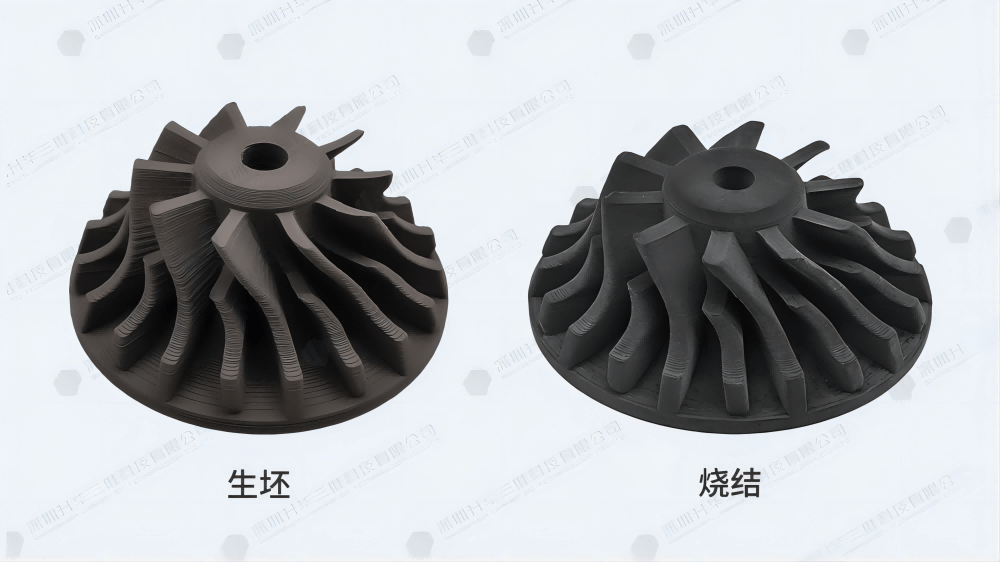

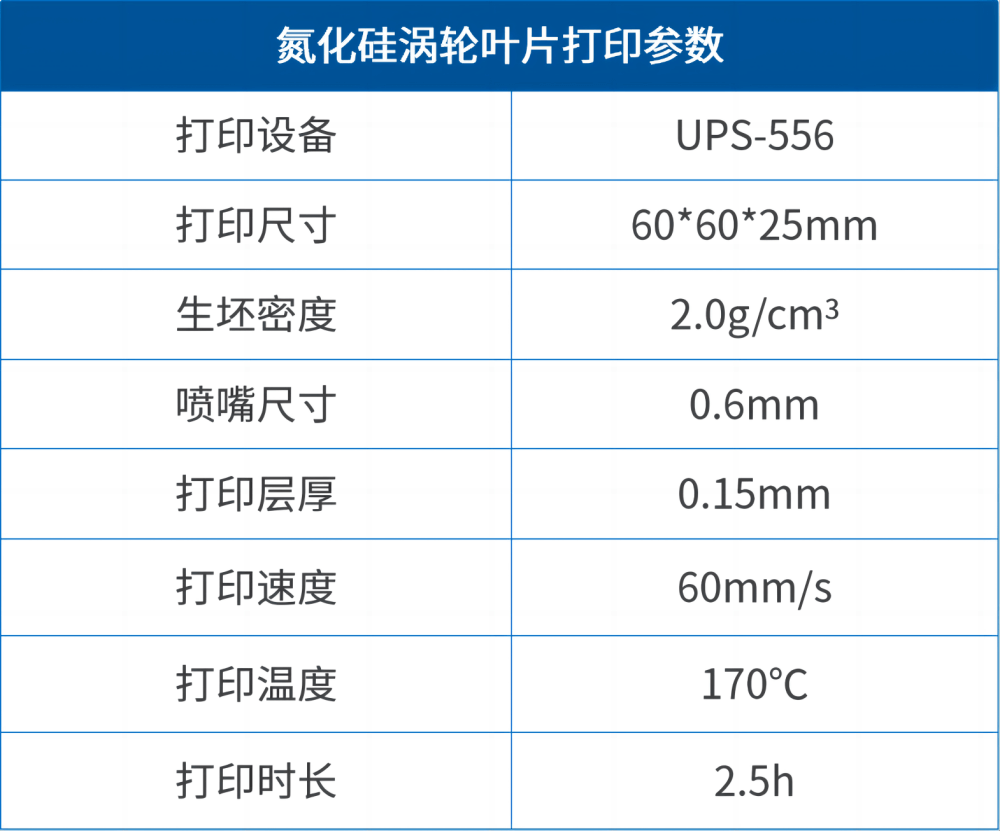

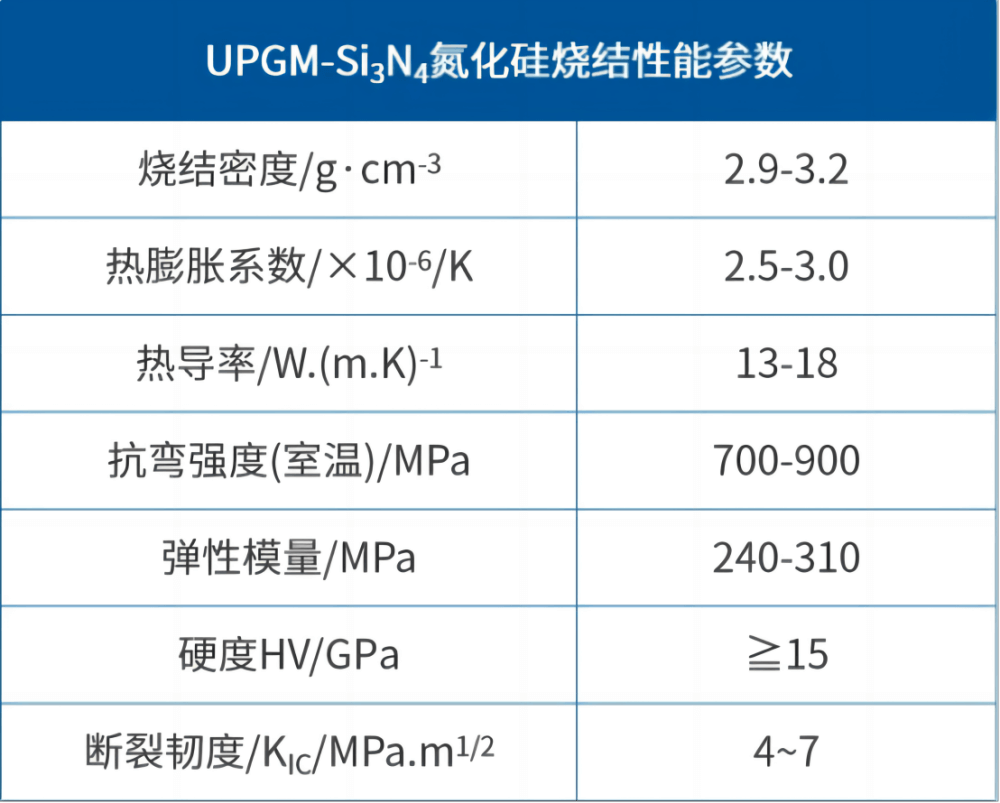

氮化硅涡轮叶片采用大尺寸独立双喷嘴3D打印机UPS-556打印成型，最大可实现（500×500×600mm）大尺寸陶瓷结构件制备，氮化硅涡轮叶片生坯密度可达2.0g/cm3。最终生坯的整体尺寸在烧结后会存在一定收缩，可通过软件设置放大系数进行尺寸补偿。再结合成熟的氮化硅传统烧结工艺获得性能一致性好的产品。UPS-556在常规办公环境下可使用，无需气氛，且稳定性高，可实现长时间打印，支持氮化硅陶瓷复杂结构产品的大尺寸 、一体化成型。
