12月25日上午，2021年全国粉末冶金大会在长沙国际会议中心盛大开幕，升华三维作为国内首创“3D打印+粉末冶金”新生产力潜力独角兽企业受邀参加本次大会（展位号：B042），对金属·陶瓷3D打印机、3D打印材料、3D打印产品进行全方位展示，为客户提供一体化3D打印解决方案，为粉末冶金行业数字化赋能，解锁3D打印在粉末冶金领域的应用，释放粉末冶金的潜能。
活动以创新、发展、应用为主题，采用“会+展”相结合的形式，举办开幕式及主题报告大会、15场专业论坛、科技成果展示大市场、新材料博览会等主题活动，同期展览面积为5000平方米，设置粉末冶金材料、航天材料、综合展区三大展区，200余家优质企业参展，10000多名来自全国新材料行业的专家、企业代表参会，共商中国新材料产业发展大计。
开幕式后还举行了2021年全国粉末冶金大会主题报告。国家新材料产业发展专家咨询委员会主任、中国科协先进材料学会联合体主席、中国工程院原副院长、院士干勇，中国工程院化工、冶金与材料工程学部院士聂祚仁，中国科学院院士、材料学专家邹志刚，中国钢研科技集团有限公司党委书记、董事长张少明，中南大学副校长周科朝分别做主题报告，从国家层面对新材料产业各领域发展进行全面解读，为与会者搭建起一个前瞻性、专业性、权威性的交流平台。
12月26日下午，深圳升华三维科技有限公司刘业博士荣幸受邀在“难熔金属与硬质合金分会场”为与会者带来了《难熔金属的粉末挤出打印（PEP）技术研究及其性能分析》的主题报告，深入剖析了复杂结构难熔金属的精确成型是制约其应用的难点；采用粉末挤出打印技术（PEP），结合脱脂烧结可获得复杂结构高质量钨合金。
升华三维联合天津大学团队通过确定合适的热脱脂和两步烧结工艺成功制备了高密度99.1±0.2%（见表1），拉伸强度为801MPa，延伸率为22.1%（见图2），没有缺陷的高比重钨合金（96W-2.7Ni-1.3Fe）。热处理后，性能进一步提高拉伸强度为838MPa，延伸率达到了26.1%（见图2）。并且成分精确可控，无论是在烧结过程还是热处理过程，都不会产生脆性相。（见图1）

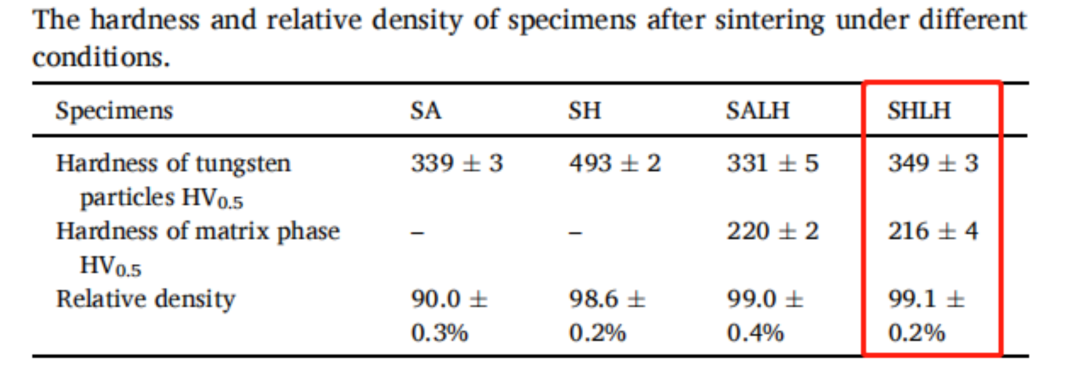

表1.不同烧结条件下的硬度和相对密度

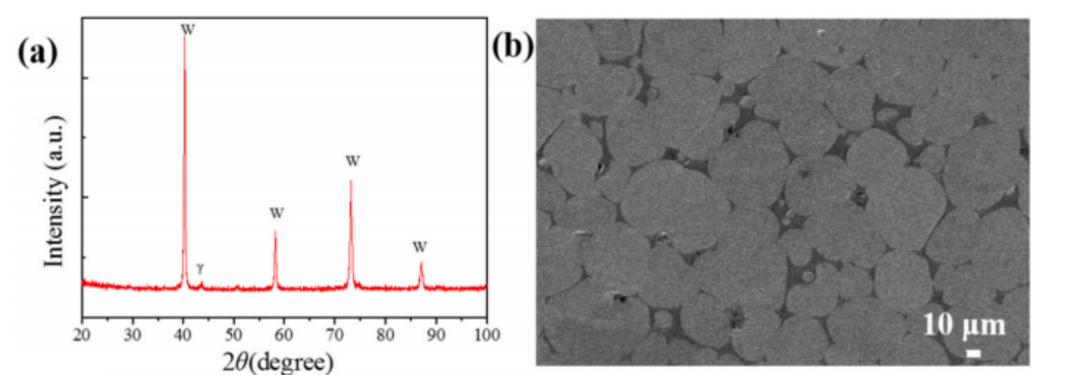

图1.热处理后XRD图谱和扫描电镜图

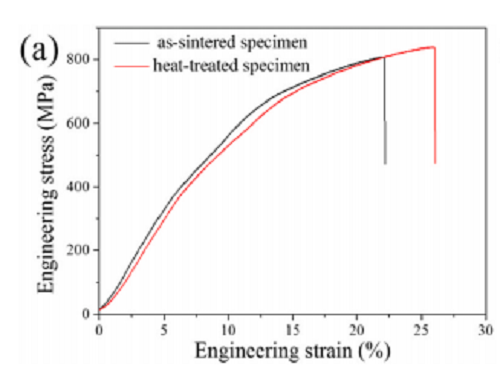

图2.热处理前后拉伸曲线图
